西門子6ES7132-6BH00-0BA0西門子6ES7132-6BH00-0BA0

本公司所售均為西門子原裝產品，敬請放心購買！量大價優，歡迎選購！如果本店沒有找到你需要的西門子產品的話，可以我
《銷售態度》：質量保證、誠信服務、及時到位！
《銷售宗旨》：為客戶創造價值是我們永遠追求的目標！
《服務說明》：現貨配送至方國各地含稅（17%）含運費！
《產品質量》：原裝新品，方新原裝！
《產品優勢》：專業銷售 薄利多銷 信譽好，口碑好，價格低，貨期短，大量現貨,服務周到

單機小型自動化系統的*解決方案。 對于需要網絡通信功能和單屏或多屏HMI的自動化系統，易于設計和實施。西門子S7-1200模塊代理商，本公司代理西門子：S7-200,S7-300，S7-1200，S7-400 PLC模塊。觸屏屏，通訊電纜，DP接頭，LOGO!模塊，SMART模塊，軟啟動器，伺服電機，變頻器等產品。在本公司購買的產品，保證*，假一罰十，質保一年。一年內產品非人為損壞，可免費維修，請放心購買！本公司帶來銷售的產品全部由西門子直接提供。

組態和調試時間采用免維護的設計，維修方便由于具有輸入/輸出字段、矢量圖形、趨勢曲線、條形圖、文本和位圖等要素，可以簡單、輕松地顯示過程值使用 USB 端口，可靈活連接 U 盤、鍵盤、鼠標或條碼掃描器圖片庫，帶有現成的圖形對象可使用￡o可組態 32 種語言（包括亞洲和西里爾字符集）在線可在多達 10 種語言間切換相關語言文本和圖形應用：在生產、過程和樓宇自動化中，使用 SIMATIC HMI 基本面板可以實現對小型機器和設備的本地控制和監視。 它們可在所有類型的行業與應用中使用。

SIMATIC S7-1200是一款緊湊型、模塊化的PLC，可完成簡單邏輯控制、高級邏輯控制、HMI 和網絡通信等任務  。單機小型自動化系統的*解決方案。 對于需要網絡通信功能和單屏或多屏HMI的自動化系統，易于設計和實施。具有支持小型運動控制系統、過程控制系統的高級應用功能。新的模塊化SIMATIC S7-1200控制器是我們新推出產品的核心，可實現簡單卻高度精確的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，功能強大、投資安全并且*適合各種應用 [2]  ?？蓴U展性強、靈活度高的設計，可實現高標準工業通信的通信接口以及一整套強大的集成技術功能，使該控制器成為完整、全面的自動化解決方案的重要組成部分。

西門子SM 1231 模擬量輸入模塊：概述：用于SIMATIC S7-1200 的模擬量輸入極短的轉換時間用于連接模擬傳感器，無需附加放大器用于應對更為復雜的自動化任務應用：SM 1231 模擬量輸入信號模塊允許將控制器與過程中的模擬信號連接。這為用戶提供了下列優勢：優秀適應性：使用模擬信號模塊，用戶可以使其控制器優秀地滿足更加復雜的任務要求直接連接傳感器：高達 14 位的分辨率和不同的輸入范圍允許在沒有附加放大器的情況下連接傳感器靈活性：如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。設計：信號模塊具有與基本設備相同的設計特點。安裝在 DIN 導軌上：模塊安裝在右側 CPU 旁邊的導軌上，相互電氣、機械地連接，并且通過滑塊機構連接到 CPU。直接安裝：水平或垂直安裝在 DIN 導軌上或使用集成插片直接安裝在控制柜中。

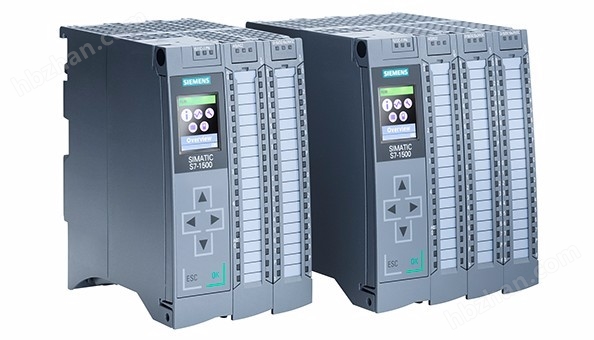

SIMATIC S7-1500 中可將運動控制功能直接集成到PLC 中，而無需使用其它模塊。通過PLCopen 技術，控制器可使用標準組件連接支持PROFIdrive 的各種驅動裝置。此外，SIMATIC S7-1500 還支持所有CPU 變量的TRACE 功能，提高了調試效率的同時優化了驅動和控制器的性能。TRACE 功能TRACE 功能適用于所有CPU，不僅增強了用戶程序和運動控制應用診斷的準確性，同時還優化了驅動裝置的性能。運動控制功能通過運動控制功能可連接各種模擬量驅動裝置以及支持PROFIdrive 的驅動裝置。同時該功能還支持轉速軸和定位軸

數字量輸出模塊包含用于 ET 200SP 的數字量輸出。

可對模塊進行熱插拔，從而使設備極易維護。

提供有以下數字量輸出模塊：

• DQ 4x24VDC/ 2A 標準型，用于類型 A0 基本單元，彩色編碼 CC02

• DQ 4x24 V DC/2 A 高性能型，適用于基本單元類型 A0，彩色編碼 CC02

• DQ 4x24 V AC-230 V AC/2 A 標準型，適用于基本單元類型 B1，顏色代碼 CC41（不久提供）

• DQ 8x24VDC/ 0.5A 標準型，用于類型 A0 基本單元，彩色編碼 CC02

• DQ 8x24 V DC/0.5 A 高性能型，適用于基本單元類型 A0，彩色編碼 CC02

• DQ 8x24 V DC/0.5 A 泄漏型，適用于基本單元類型 A0，彩色編碼 CC01

• DQ 16x24 VDC/0.5 A 標準型，用于類型 A0 基本單元，彩色編碼 CC00

• RQ NO 4x120 V DC-230 V AC/5 A 標準型，基本單元類型 B0，顏色代碼 CC00

• RQ CO 4x24 V UC/2 A 標準型，用于類型 A0 基本單元，彩色編碼 CC00

Design

可用 BU

一個淺色 BU 可以打開一個新負載組。傳感器電源必須通過該 BU 饋入。接口模塊旁的*個 BU 必須為淺色 BU。

深色 BU 可通過自組裝電壓總線前饋左側相鄰的淺色 BU 的電源。因此，只有右側下一個淺色 BU 需要新饋電。

與 I/O 模塊的 BU 類型相對應的所有型號均可用作 BU。

端子的顏色標識

BU 的端子處的電位通過 I/O 模塊進行定義。端子的電位也可以通過模塊特定的彩色編碼標簽對端子的電位進行標識，以避免接線錯誤。與相應 I/O 模塊相匹配的彩色編碼標簽通過 I/O 模塊的 CCxx 色碼進行定義。該色碼也印在模塊的正面。

在帶有 10 個內置跨接 AUX 端子的 BU 中，這些端子也可以使用彩色編碼標簽進行標識。對于 10 個 AUX 端子，提供了紅色、藍色、黃色/綠色編碼標簽。

標記

提供了兩種不同材料的淺灰色和黃色標簽條，用于為模塊貼標簽：

• 標簽箔、帶有 500 個標簽條的標簽卷，用于熱轉印打印機

• 紙張 (280 g/m2) 為 DIN A4 紙，每張帶有 100 個條，適用于激光打印機

系統內置屏蔽連接

為了使電纜屏蔽線的連接能夠節省空間和提高電磁兼容性，提供了可以快捷安裝的屏蔽連接器。它包括一個屏蔽連接元件（可以插入到 BU 中）和一個可用于所有模塊的屏蔽端子。用戶無需任何附加接線即可實現功能性接地的低阻抗連接（DIN 導軌）。

Overview

SIMATIC ET 200SP

SIMATIC ET 200SP 分布式 I/O 系統是一種極為靈活的可擴展分布式 I/O 系統，用于通過 PROFINET 將過程信號連接至通過 PROFINET 或 PROFIBUS 控制器。

SIMATIC ET 200SP 可安裝到導軌上，基本上由以下部分組成：

• 一個與按照 PROFINET 或 PROFIBUS 標準 IEC 61158 運行的所有控制器進行通信的接口模塊；

• 根據接口模塊，可以任意組合方式將多 64 個 I/O 模塊插到無源基本單元中；

• 一個使 SIMATIC ET 200SP 的配置變得完整的服務器模塊。

該分布式 I/O 系統非常易于使用，結構緊湊，在控制柜中使用時極為經濟。 SIMATIC ET 200SP 通過 PROFINET 或 PROFIBUS 進行通信。SIMATIC ET 200SP 是針對 PROFINET 功能設計的。由于具有較高數據傳輸速率，與常規系統相比，它具有明顯更高的性能。

• 可伸縮 I/O 系統，防護等級高達 IP 20

• 尺寸緊湊

• 因以下方面原因而具有較高用戶友好性：

• 插入式端子便于單手快速接線，無需使用工具

• 端子成排布置，非常便于接觸

• 測量接頭便于進行多點測量

• 清晰易懂的標簽和顏色可保障工作安全

• 可以將數字量和模擬量輸入或輸出模塊以及工藝和通信模塊進行組合

• 豐富的系統功能

• 通過形成負載組來實現系統功能（省略電源單元）

• 可在運行期間更換模塊（熱插拔）

• 提供用于部分調試的間隙

• 多導線連接，固定式接線

• 提供 PROFIenergy 系統支持以便節約能源

• 電子銘牌（I&M 數據 0...3）

• 所有接口和 I/O 模塊均支持固件更新

• 無需使用編程設備，即可更換接口模塊和 I/O 模塊

• 通過用戶軟件進行組態控制以進行選件處理

• 無需在站端進行重新組態即可對模塊進行簡便改裝

Benefits

簡單應用

• 通過總線適配器，可任意選擇 PROFINET 連接系統與特性

• 使用插入式端子可單手接線，無需使用工具

• 彈簧型常閉觸頭沿相關導線開孔重新布置，更便于接線

• 使用彩色和參考代碼標牌以及標簽條，非常便于識別

• 診斷功能

• 使用免費的 PRONETA 軟件工具進行接線測試、診斷、命名等

緊湊型設計

• 可將該站擴展至多 64 個模塊（取決于接口模塊）

• 在控制柜中所需的空間很小

• 尺寸緊湊，適用于 80 mm 標準控制柜

高性能

• 通過 PROFINET 進行高速通信

• 可在運行期間更換模塊和端子盒（“熱插拔”）

• 通過端子盒和連接至 PROFINET 電纜的背板總線對導線進行*屏蔽

• 系統中集成有 PROFIenergy，提高了能效

• 通過軟件進行組態控制

Area of application

SIMATIC ET 200SP 是一種多功能分布式 I/O 系統，適用于廣泛的應用。由于該系統具有可擴展的設計，您可以根據現場的具體要求對 I/O 站進行量身定制。 SIMATIC ET 200SP 經構建具有 IP20 防護，適合安裝在控制柜中。

Design

SIMATIC ET 200SP 的用戶友好性體現在其可變且可擴展的站設計。根據所選擇的接口模塊，大配置中可包含多達 64 個模塊，多可有 1024 個信號。

各個模塊十分便于連接，從而可在安裝期間節省時間。該系統包括多個基本單元，帶有接線盒、含電子系統的插入式 I/O 模塊以及也可向整個站供電的接口模塊。無需單獨的饋電模塊?？梢栽谶\行期間來更換模塊和接線盒。機械編碼可防止意外的不正確插入將電路破壞。所得到的是一個故障安全性更高的系統。

由于帶有總線適配器 (BA)，SIMATIC ET 200SP 允許針對 PROFINET 任意選擇連接系統。通過 BA 2xRJ45，可使用熟悉的 RJ45 接頭進行連接。 BA 2xFC 型即使在存在沖擊和較高電磁負荷的環境中使用，也可實現*的系統可用性。 這是因為，PROFINET 電纜為全屏蔽式，并且直接連接到總線適配器中。 總線適配器可輕松更換，增強了系統的用戶友好性。

SIMATIC ET 200SP 采用新的顏色和標簽系統。該系統包含三個部分： 有色標簽可簡化電纜分配，并可操作 I/O 模塊的電壓。參考 ID 標簽可標識出各個系統組件，而標簽條可標識出與各端子相連的系統特定信號。

由于接線盒上各插槽的排布以及插入式技術，接線更加方便，可單手完成而無需使用工具。

接口模板

帶有 PROFINET 或 PROFIBUS 接口的接口模塊可用于控制器與 I/O 模塊之間的數據交換。

根據具體要求，可任意選擇 PROFINET 接口模塊的總線連接類型。只需選擇所需的總線適配器。

I/O 模塊

SIMATIC ET 200SP 比類似的分布式 I/O 系統窄大約 50 %。 該系統的高度大約僅為 117 毫米，提供了用于采用單線連接的 16 個通道的空間（不帶輔助端子）。對于通過輔助端子進行的 3 線制連接，高度為 141 毫米，用于 8 個通道。 包括接線和印字在內的深度大約為 75 mm。

為了使總體尺寸保持低，已將用于在 SIMATIC ET 200SP 中構成負載組的電源單元集成到系統中。

提供了用于 I/O 模塊的數字量輸入和輸出模塊。此外，還提供了各種通信模塊。模塊系列可以連續擴展。

• 4、8 和 16 通道數字量 I/O 模塊用于連接數字量傳感器和執行器

• 2、4 和 8 通道模擬量 I/O 模塊用于連接模擬量傳感器和執行器

• 1 或 4 通道通信模塊用于連接 IO-Link 和 AS-i 設備以及帶有串行接口的設備

基本單元 (BU)

可對 I/O 模塊進行電氣和機械互連，包含用于過程接線的端子。電纜連接是通過采用節省空間的插入式技術的端子完成的。如有必要，可從基本單元上卸下接線盒并進行更換。

共有 4 種類型（BU 類型 A0），每種類型均帶有用于模塊的 16 個端子（端子編號為 1-16）和用于電源電壓的 2 個端子（端子 L+ 和 M）。

帶有淺色接線盒和 DIN 導軌解鎖機構的類型 A0 基本單元

這些基本單元將自組裝電源總線（P1、P2 和 AUX）與左側的相鄰模塊分開，從而形成一個新負載組。 電源電壓通過帶有紅色和藍色彈簧型常閉觸點的下面端子送到 P1 (+) 和 P2 (-)，連續熱負載為 10 A。

淺色基本單元可帶有附加的 10 個內部跨接輔助端子（端子 1 A 至 10 A）?？蓪⒏哌_ 24 VDC 的電壓或保護接地 (PE) 導線連接至 AUX 導軌。

帶有深色接線盒和 DIN 導軌解鎖機構的類型 A0 基本單元

這些基本單元與淺色基本單元類似，不同之處在于，它們將電壓總線 P1、P2 和 AUX 連接至左側的相連模塊，從而將其電壓組進行擴展。

通過 L+ 和 M- 端子，可將電源電壓連接至下一個負載組，或用于為外部負載供電。

深色基本單元也具有一個帶 10 個附加 AUX 端子的型號。

帶有用于模擬量模塊的特殊功能的類型 A1 基本單元

除了上面所述的 4 個類型 A0 基本單元外，還有帶有用于模擬量模塊的特殊功能的基本單元（類型 A1）。

對于這些基本單元，端子溫度可通過一個集成傳感器來記錄，并可用于熱電偶以進行自動溫度補償。

類型 A1 基本單元也可帶有附加的 2 x 5 內部跨接端子（1B 至 5B 以及 1C 至 5C），以便使用高達 24 VDC 的單獨隔離傳感器電源電壓。

暗色接線盒和 DIN 導軌解鎖機構的類型 B0 基本單元

類型為 B0 的基本單元用于額定電壓在 24 V DC 和 230 V AC 之間且每個通道的電流高達 5 A 的 I/O 模塊（例如，用于 230 V AC 繼電器模塊）。

淺色接線盒和 DIN 導軌解鎖機構的類型 C0 基本單元

類型為 C0 的基本單元用于額定電壓在 24 V DC 和 230 V AC 之間以及電流高達 10 A 的 I/O 模塊（例如，用于 AS-I 主站）。

暗色接線盒和 DIN 導軌解鎖機構的類型 D0 基本單元

類型為 D0 的基本單元用于額定電壓達 400 V AC 且電流高達 10 A 的 I/O 模塊（例如，用于 400 V AC AI Energy Meter 電能測量模塊）。
