產品介紹

輕便、易用、可靠
    ——SIUI新一代大功率探傷儀

•  方波大功率發射 穿透力強

•  寬頻帶高分辨率 檢出率高

•  網絡視頻傳送 遠程控制

•  動態記錄 精確測厚 內嵌標準

•  性能強勁：高壓方波發射、穿透力強，滿足大型鑄、鍛件探傷的需求

•  小巧輕便：整機（含電池）重量約1.25Kg，高空、野外作業輕松自如

•  操作簡易：按鍵少，定義明確，實現單手握持操作

•  防塵防水：按IP65防護標準設計，適應復雜的工業探傷環境

•  超低功耗：標配鋰聚合物電池，連續工作時間長達7小時

•  功能齊全：以太網通信、動態回放、探頭頻譜分析、曲面修正、USB轉存、RF（射頻） 顯示、AWSD1.1/D1.5、API 5UE評價標準

•  發射脈沖電壓50～500V可調，發射脈沖為尖脈沖或方波，方波寬度51～850ns可調

•  工作頻率范圍0.5 ~ 20 MHz，靈敏度余量≥70 dB，分別突顯寬頻帶和高靈敏度的優點

•  20 ~ 2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號

•  極限采樣速率240MHz，測量分辨率0.1mm

•  簡便實用的探頭頻譜分析功能，快捷掌握探頭的波形、頻譜和中心頻率，令探傷評價更準確

•  網絡通信，實現探傷儀與計算機的實時雙向通信和遠程控制

•  外部U盤無限或內部3分鐘動態記錄功能，實現掃查過程全記錄

•  專用測厚功能模塊，具有多種測厚模式

•  RF（射頻）回波功能，對于薄壁材料測量或?qū)W術研究和定性分析有很大幫助

•  端點反射法測量焊縫裂紋高度

•  內置AWS D1.1/D1.5、API 5UE評價標準

•  通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示

•  自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷極限波，探傷更高效

•  AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線

•  DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便

•  多種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求

•  存儲500組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求

數據編輯和管理
探傷回波、曲線、參數等，可由以太網實時傳輸?shù)接?jì)算機，或由USB接口經U盤將數據導入計算機，實現探傷報告的編輯和數據的管理

動態記錄
外部U盤無限或內部3分鐘外部U盤無限動態記錄功能，實現掃查過程全記錄

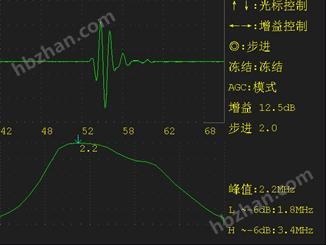

探頭頻譜分析
快捷掌握探頭的波形、頻譜和中心頻率，令探傷評價更準確

（圖示為2.5Z20N探頭頻率圖）

焊縫檢測模擬圖
直接指出缺陷所在區域，位置一目了然

（圖示為厚度10mm平板焊縫缺陷位置）

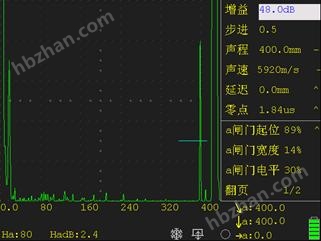

大鍛件探傷
大探測范圍，高靈敏度余量，滿足大鍛件或粗晶體材料的檢測

（圖示為400mmΦ2平底孔鍛件試塊的回波）

專用測厚功能
專用測厚功能模塊，具有多種測厚模式

產品參數
