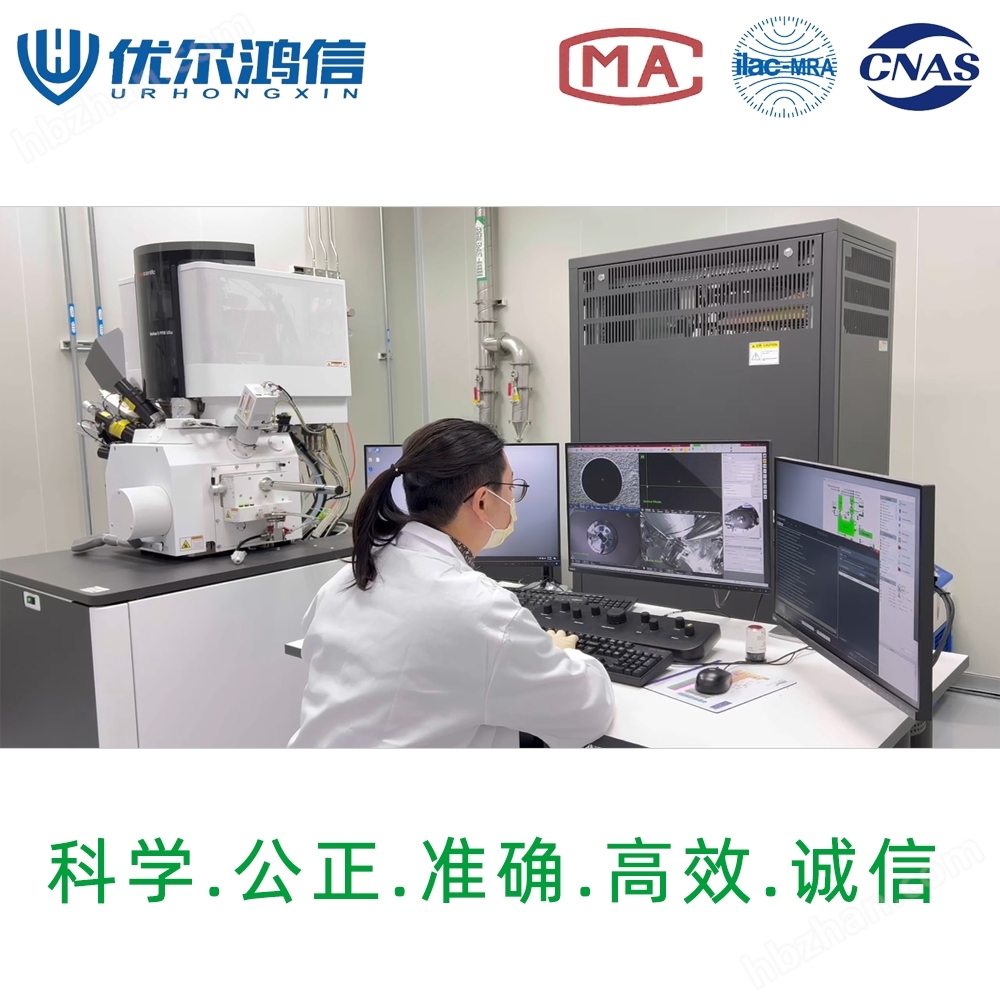

聚焦離子束（Focused Ion Beam，簡稱FIB）是一種先進的材料加工和分析技術，廣泛應用于材料科學、半導體制造、生物學等多個領域。FIB設備通過將高能離子束聚焦到樣品表面，進行微納加工和分析。其結合了聚焦離子束（FIB）和掃描電子顯微鏡（SEM）的功能，形成了FIB-SEM技術，實現對材料微觀結構的高分辨成像、局部取樣和三維重建。
FIB離子束的用途
FIB設備中的離子源產生高能離子束，常見的離子源是液態金屬離子源（LMIS），尤其是使用Ga?離子的顯微鏡應用。通過電場和磁場的控制，離子束被聚焦并精確掃描到樣品表面。
樣品加工：
高能離子束與樣品表面相互作用，通過濺射效應去除樣品表面的原子，實現納米級加工。
離子束還可以用于誘導沉積，在樣品表面沉積特定材料。
成像和分析：
同時，FIB設備通常配備掃描電子顯微鏡（SEM），用于對樣品進行高分辨率成像。
通過捕獲二次電子等信號，SEM可以獲取樣品表面的形貌信息。
FIB在失效分析中的應用
芯片截面分析：
FIB可以以納米級的精度對芯片進行截面切割，發現芯片內部的結構缺陷。
結合SEM成像，可以清晰觀察芯片內部的層次結構和材料分布。
電路修改和修復：
FIB技術可用于電路的精確修改，如切斷故障電路、沉積新材料修復電路等。
這在PCB板的失效分析和修復中具有重要意義，特別是對于復雜的多層PCB板。
TEM樣品制備：
TEM（透射電子顯微鏡）需要非常薄的樣品，通常約為100納米或更薄。
FIB設備可以精確選擇樣品上的特定區域，進行納米級切割，制備滿足TEM要求的樣品。
三維重構：
利用FIB-SEM技術，可以對樣品進行連續切片和成像，構建樣品的三維模型。
這有助于更深入地了解樣品的內部結構和性能。
